螺桿式冷水機組與其他冷水機組類似，螺桿冷水機不同之處是機組系統要匹配某些適合螺桿壓縮機的配件和輔助元器件。機組所配置的螺桿壓縮機可以是單螺桿壓縮機或者雙螺桿壓縮機。根據螺桿式冷水機組的冷凝器采用空氣冷卻還是水冷卻，可以分為風冷螺桿式冷水機組和水冷螺桿式冷水機組。

風冷螺桿式冷水機組的結構.png" width="155" height="168"/>

（風冷螺桿式冷水機組的結構）

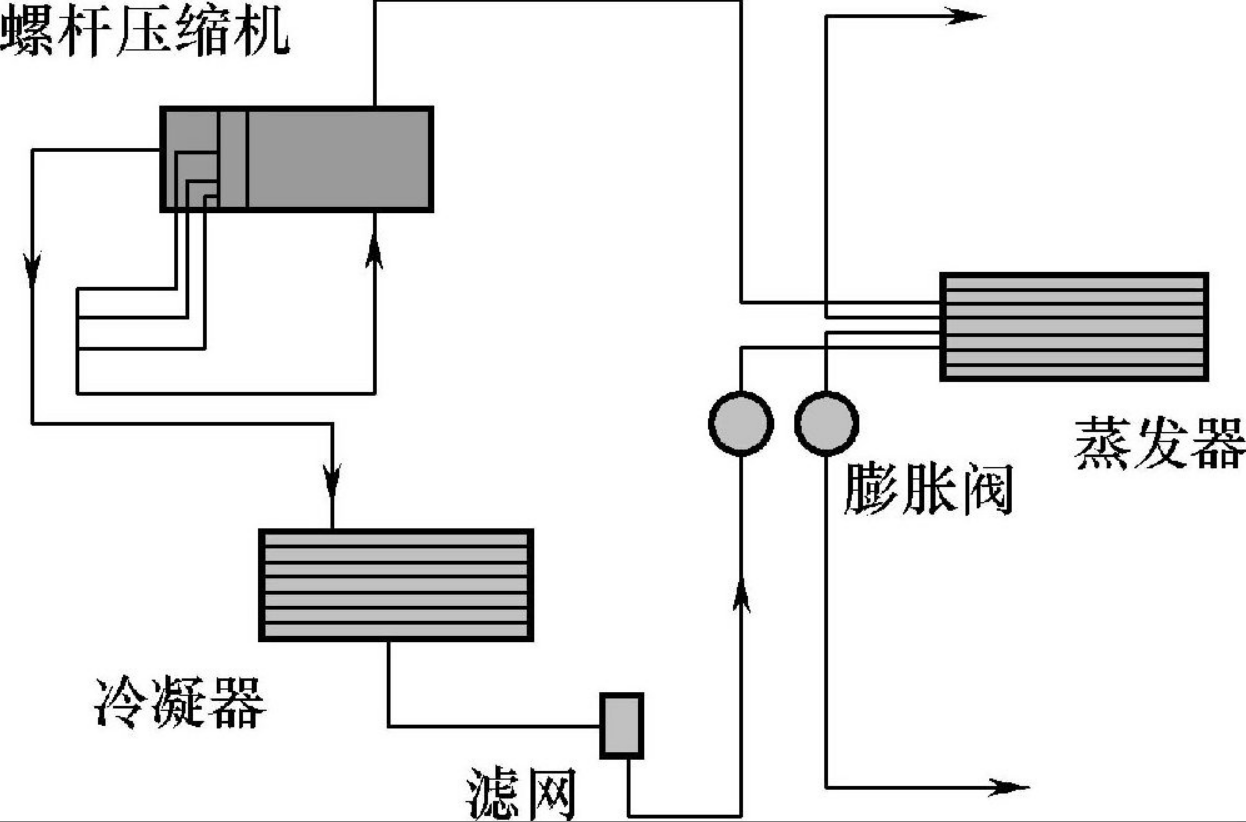

（螺桿式冷水機組結構示意圖）

風冷螺桿式冷水機組主要由螺桿壓縮機、冷凝器、蒸發器、交換器、濾網、膨脹閥等以及與之匹配的輔助設備和電器控制系統組成。

低溫螺桿式冷水機運行時，經過壓縮機的壓縮，低溫低壓的制冷劑氣體成為高溫高壓的制冷劑氣體，從壓縮機排氣管道排出后，通過四通換向閥進入冷凝器；冷媒通過盤管的外部翅片將熱量釋放到空氣中，制冷劑被冷凝；經過冷凝器冷凝后的高壓制冷劑液體，流過逆止閥、儲液器、干燥過濾器，進入電子膨脹閥；液體的冷媒在經過電子膨脹閥后體積膨脹、狀態改變，變成了低溫低壓制冷劑的氣液混合物。

水冷螺桿式冷水機組的冷卻段也可以利用水進行冷卻，系統使用水冷式熱交換器，有利于提高熱交換效率。

因此，水冷螺桿式冷水機組適合具備充分水源的現場。水冷螺桿式冷機組主要由螺桿式壓縮機、殼管式冷凝器、蒸發器、干燥器以及電器控制箱組成。

水冷螺桿式機組為單冷型機組時，低溫低壓的制冷劑氣體進入壓縮機，經壓縮后成為高溫高壓的氣體，由壓縮機排出后進入冷凝器，在冷凝器內與冷卻水進行熱交換；經過冷凝器冷凝后的高壓制冷劑液體，在浮子室內節流，溫度和壓力降低后進入蒸發器；在蒸發器內制冷劑充分蒸發，利用制冷劑的潛熱將冷媒水的溫度降低，從而將冷量帶給客戶；最后，制冷劑氣體進入壓縮機開始下一個循環。
